数年前、あるバイヤーが私に図面と1行のパニックをメールで送ってきた：

“このヘッド、形を変えたらもっと安く見積もれますか？”

私はスケッチを見つめ、コーヒーを飲みながら考えた、, うん。これが問題だ。. というのも、“楕円形 ”や “超球形 ”のヘッドは、普通の人間と似ているように見えるからだ......鋼材、プレス時間、溶接前処理、コード厚にお金を払い始めるまでは。.

だから、本当の人間のように話そう。教科書的な声は使わない。ふわふわした話もない。ただ、何が変わるのか、何にお金がかかるのか、そして私がどのようにどちらを選ぶかを決めるのか。.

まず、何を比較するのか？

と言われたとき 楕円ヘッド 圧力容器の場合、通常は 2:1楕円ヘッド.

この「2：1」は重要だ。これは、楕円の形状が、規格や工場が理解する標準的な比率に従っていることを意味する。クラウンから溶接線まで、滑らかで連続的なカーブです。.

A 球面ヘッド (と呼ばれることもある ASMEフランジ＆ディッシュ, または “F&D”）を使用している。 二つの半径:

a 球冠 (大きなメインディッシュ）
a ナックル半径 エッジの近く（ストレスがたまりやすいきつい曲がり角）

二つの家族。二つの人格。.

一方は滑らかな丘のように流れる。もう一方は、唇を丸めたディナープレートのようだ。.

楕円形（2:1の楕円形）

全体的に滑らかなカーブ。エッジ付近の突然の「角っぽい」部分はない。.

プロフィールに沿って指を動かすと......ずっと続いている。.

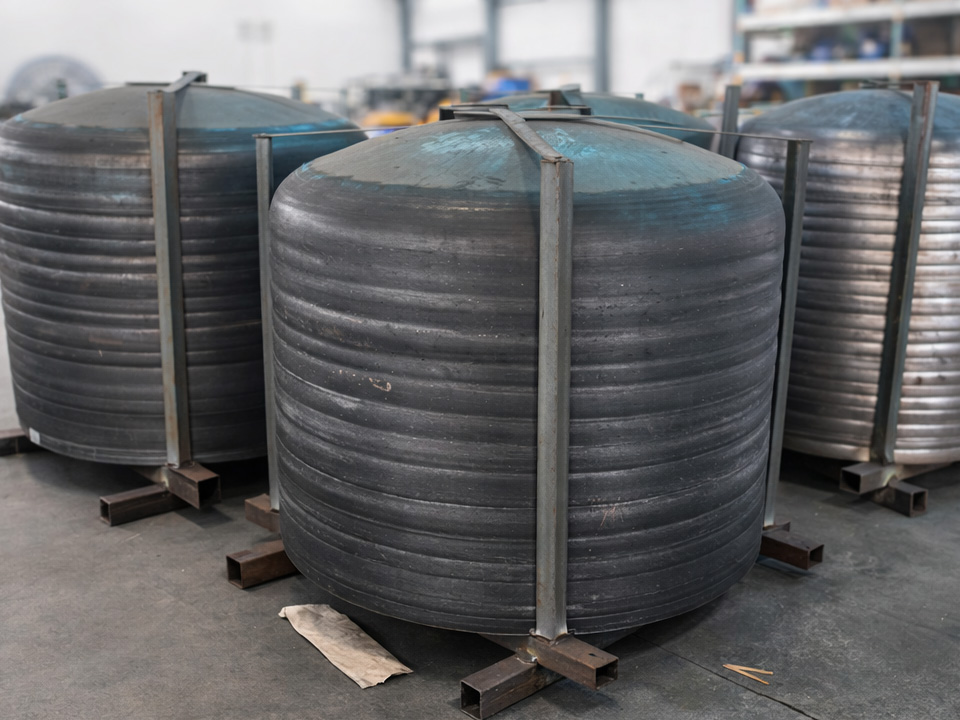

球形

真ん中が大きく緩やかな皿で、ナックル部分の端近くが締まっている。.

そのナックルは、圧力が上がると “問題児 ”のように振る舞う。.

そう、エンジニアはそのナックルにこだわる。それには理由がある。.

誰もバイヤーに教えてくれないことがある。

圧力は、あなたの直感が想定しているようには均等にかからない。.

を持っている。 楕円ヘッド, そのため、応力は表面によりスムーズに広がる。そのため、通常、ある定格圧力で 厚みが少ない と比べると球面ヘッド同じ直径で同じ材質のもの。.

を持っている。 球面ヘッド, 応力はナックルとトランジションエリアにより集中する。そのため、規格上の規則を満たすためには、多くの場合 より厚く (あるいは、より慎重な設計の細部）。.

いつもそうなのか？いつもではない。でも、そうでないことが証明されるまでは、私はそれをデフォルトのように扱っている。.

そして、鋼材の厚みがすべてを変える。重量、コスト、成形の難易度、輸送、さらには設置日にリギング作業員がどれほど迷惑を感じるかまで。.

高さ：容器のレイアウトに影響する微妙な違い

楕円ヘッドは通常深い (同じ直径であれば、三球ヘッドよりも（背が）高い。.

狭い工場スペースに容器を収めようとするまでは、退屈に聞こえるだろう。.

スキッドは？コンテナの制限？パイプが邪魔なプラットフォーム？突然、ヘッドの深さが図面のディテールではなく、現実の問題に変わる。.

が必要な場合 船体全体が浅い, レイアウトの議論では、多くの場合、三球体が勝つ。.

必要な場合 圧力効率の向上, 楕円形はしばしば厚さの議論に勝つ。.

トレードを見る？常にトレードだ。.

コスト：なぜ “格安 ”デザインにしばしば現れるのか？

単刀直入に言おう。.

もし、あなたが店にこう言ったとする：「一番いいものをください。経済的な標準ヘッド,と聞くだろう。球形たくさんね。.

なぜですか？

金型や工具をストックしている店もある。.
深さはあまりない。.
一般的なサイズであれば、本番でより速く動くことが多い。.
多くのバイヤーがすでにそれを受け入れているので、ドラマもなく承認が進む。.

しかし、ここでひねりがある。.

もし、規格に適合させるために厚い板を使用しなければならないのであれば、その分、節約した分を早く使い果たすことになる。本当に速い。.

だから球形缶コストが下がる。しかし 自動的に コストが下がる。.

シェイプを変えることで “お金を節約 ”し......厚み、重さ、ハンドリングで再びお金を失うのを見てきた。.

痛い。.

溶接とはめ込み：何度か痛い目にあって初めてわかること

どちらのヘッドタイプもシェルに溶接されている。そこにショックはない。.

しかし、エッジの形状やナックルの変遷については、特に厳しい公差や変わった材質、厚い板を要求された場合などには、鳥肌ヘッドが大騒ぎになることがある。.

滑らかなプロフィールを持つエリプティカル・ヘッドは、多くの標準的なビルドにおいて、フィッティング時に予測しやすく感じられる。.

必ずしもそうではない。店はさまざまだ。工具もさまざま。オペレーターの技量もさまざま。.

それでも、週末を「どちらが驚きが少ないか」に賭けるとしたら、私はエリプティカルに賭けることが多い。 圧力と厚みが増すと.

性能：圧力を高くすると、エリプティカルはよりスマートに見えるようになります。

ここで、私がめったに間違わない “コーヒー・トーク ”のルールを紹介しよう：

適度な圧力＋一般的なサイズ＋コスト重視 → トリスフェリカルがよく出てくる
より高い圧力＋重量に敏感＋クリーンなストレスフロー → エリプティカルが大人の選択に見え始める

高圧的な世界に身を置いているのであれば、何が起こるかはあなたも私も知っている。厚みが1ミリ増すごとに、予算が圧迫されるのだ。.

クレーンも。.

そしてあなたのスケジュール。.

簡単な比較（実際に欲しかったカンニングペーパー）

あなたが大切にしていること	エリプティカル（2:1）	球面（F&D）
応力分布	スムーザー	ナックル付近でさらに集中
典型的な必要厚さ（同じ直径/圧力）	薄いことが多い	しばしば厚い
ヘッド深度（高さ）	より深く	シャロー
共通の利用可能性	非常に一般的	極めて一般的
低/中圧でのコスト	もう少し高くてもよい	安いことが多い
高圧力でのコスト	薄板化によるコスト削減が可能	厚みによって高価になる可能性がある
レイアウトの制約	もっと長さが必要	長さを節約
