Uno pensaría que esto sería sencillo. Cono es cono, ¿verdad?
No del todo.
Si alguna vez se te ha parado un trabajo porque ha aparecido una “cabeza de cono” que no encajaba con el montaje, ya conoces el dolor. Mucha gente dice casualmente cabeza cónica cuando en realidad quieren decir cabeza torica. Y esa sola palabra puede cambiar su dibujo, su método de conformado, sus detalles de soldadura y la forma en que el inspector ve sus transiciones.
Aclaremos las cosas.

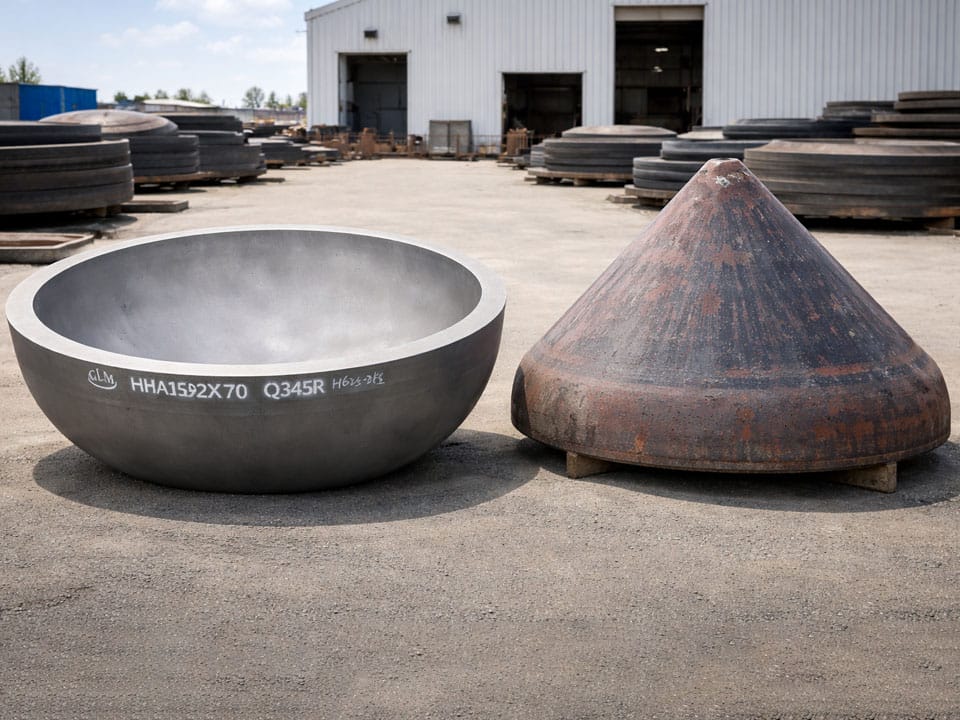

Un cabezal cónico es una sección cónica de lados rectos que cierra un recipiente o actúa como transición.
Imagine un embudo. Esa es la geometría básica: un ángulo cónico, un diámetro final grande y un diámetro final pequeño (o un punto, en teoría). En los recipientes a presión, casi siempre hay un extremo grande que se encuentra con un caparazón y un extremo pequeño que se encuentra con una boquilla, un reductor u otra carcasa.
Aquí está el truco: la unión “cono-cilindro” es donde la tensión se hace más picante. Si lo mantienes como una intersección aguda, normalmente necesitarás detalles de refuerzo o una estrategia de transición diferente.
Una cabeza toroidal es un cono que incluye un nudillo toroidal (una transición redondeada) donde se une a la concha.
La parte “tori” es importante. Significa que no pasas del cilindro al cono en una línea nítida. Lo mezclas con una radio (radio de los nudillos). Esto mejora la distribución de las tensiones y suele facilitar la justificación del diseño en un paquete de revisión de códigos.
Es la esquina redondeada que suaviza el cambio de geometría. Como la curva entre un cuenco y su borde. Sin ella, tienes una esquina dura. Las esquinas duras odian los ciclos de presión.
Si su detalle muestra un radio de nudillo entre el cono y el cilindro, está ante una cabeza toricónica.
Lista rápida:
Si el dibujo indica cosas como radio de los nudillos, línea tangente, o reglas de transición específicas, es casi seguro que es toricónico.
Porque “cónico” frente a “toricónico” cambia el ajuste, la tensión, el riesgo de inspección y el coste.
He visto peticiones de oferta que dicen “cabeza cónica, 60°” y nada más. No hay nudillo. Sin ubicación tangente. Ni brida recta. El taller fabrica lo que cree que usted quería decir. El comprador cree que ha pedido otra cosa. Ahora todo el mundo está enfadado y nadie duerme.
Esto es lo que cambia:
Las cabezas toricónicas reducen la concentración de tensiones en la transición. Las cabezas cónicas pueden funcionar bien, pero hay que tratar la unión con cuidado en el diseño y la fabricación.
El área del nudillo + la geometría de la soldadura de unión afecta:
Si está construyendo para ASME Sección VIII o PED/ES, los revisores esperarán la geometría que usted afirma. Una transición toricónica a menudo se lee “más limpia” en los paquetes de revisión porque es explícita.
Las cabezas toricónicas suelen comportarse mejor bajo presión en la unión. No porque la pared del cono se haga más resistente por arte de magia, sino porque la transición no castiga el material con un aumento brusco de la tensión.
Dicho esto, “más fuerte” depende de:
Así que sí... más fuerte, normalmente. No siempre.
Elija un cabezal cónico cuando desee una forma de reductor sencilla y la unión se manipule correctamente.
Casos de uso habituales:
No digo que “las cabezas cónicas sean malas”. Estoy diciendo que necesitan especificaciones claras para que no termines con una intersección de soldadura incómoda y un inspector nervioso.
Elija un cabezal toricónico cuando desee una transición más limpia y menos riesgos en la unión del caparazón.
Conductores típicos:
Si su proyecto tiene un cliente ingeniero duro que le pide “muéstreme el radio del nudillo y los puntos tangentes”, ahórrese las idas y venidas y especifique el toricónico correctamente.
Especifique siempre las entradas de geometría que definen la transición.
Campos mínimos de solicitud de oferta que me gustaría ver:
Si no conoce un valor, diga “proveedor a proponer” en lugar de dejarlo en blanco. Los campos en blanco crean sorpresas.
| Artículo | Cabeza cónica | Cabezal toricónico |
|---|---|---|
| Transición al caparazón | Empalme directo | Radio de los nudillos redondeado |
| Tensión en la unión | Mayor riesgo si está mal detallado | Normalmente más bajo, más suave |
| Se necesita claridad en el pliego de condiciones | Alta | Muy alto (más parámetros) |
| Fabricación | A menudo más simple | A menudo más controlado/complejo |
| Facilidad de revisión del código | Depende de los detalles | Suele ser más fácil de justificar |
| Uso típico | Reductores, tolvas, transiciones | Transiciones de presión, sensibles a la fatiga |
¿Tienes un dibujo del que no estás seguro? Pegue las dimensiones clave (diámetro exterior, t, ángulo del cono, radio del nudillo, si lo hay) y le diré cuál es realmente y qué necesitará su proveedor para presupuestarlo correctamente.
